Vývojové diagramy
- grafické vyjádření požadovaného algoritmu (znázornění jednotlivých příkazů (kroků), ze kterých se algoritmus skládá
- používá symboly, které jsou navzájem propojeny pomocí orientovaných šipek.
- Symboly reprezentují jednotlivé procesy, šipky tok řízení.
Základní algoritmické konstrukce

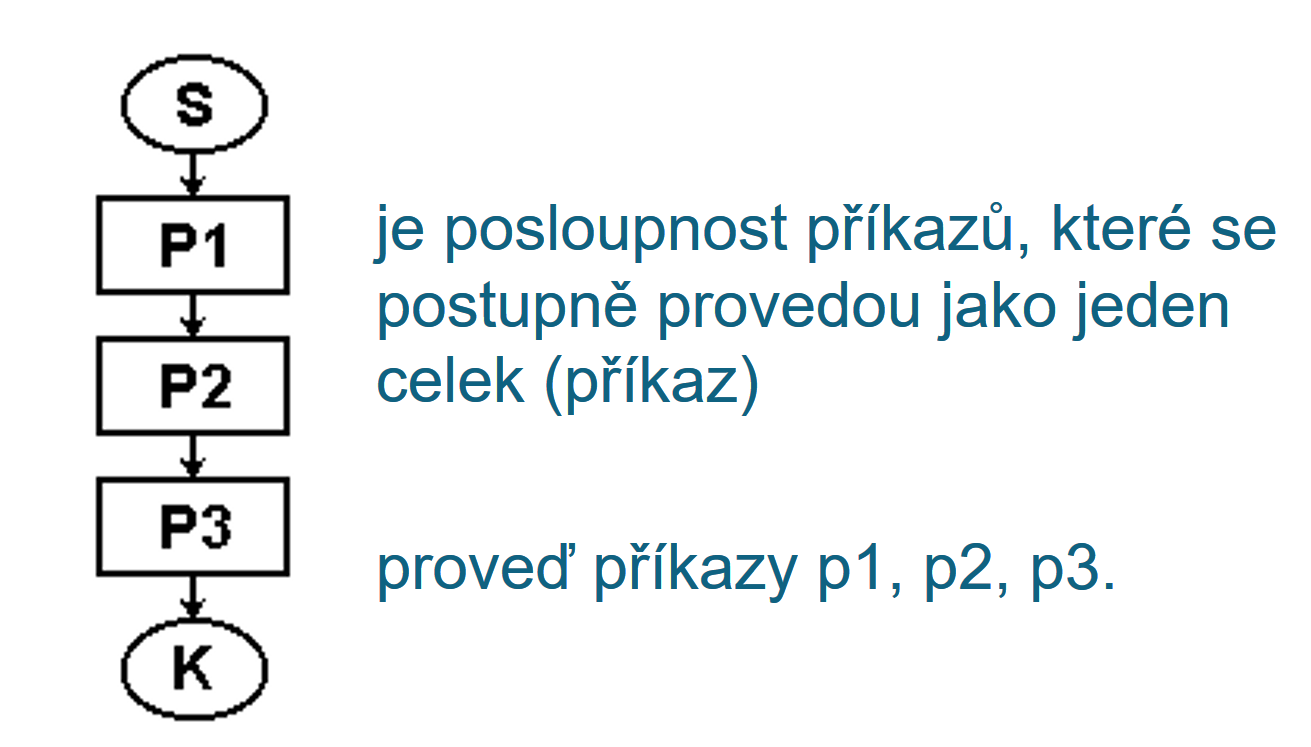

Sekvence příkazů (složený příkaz)

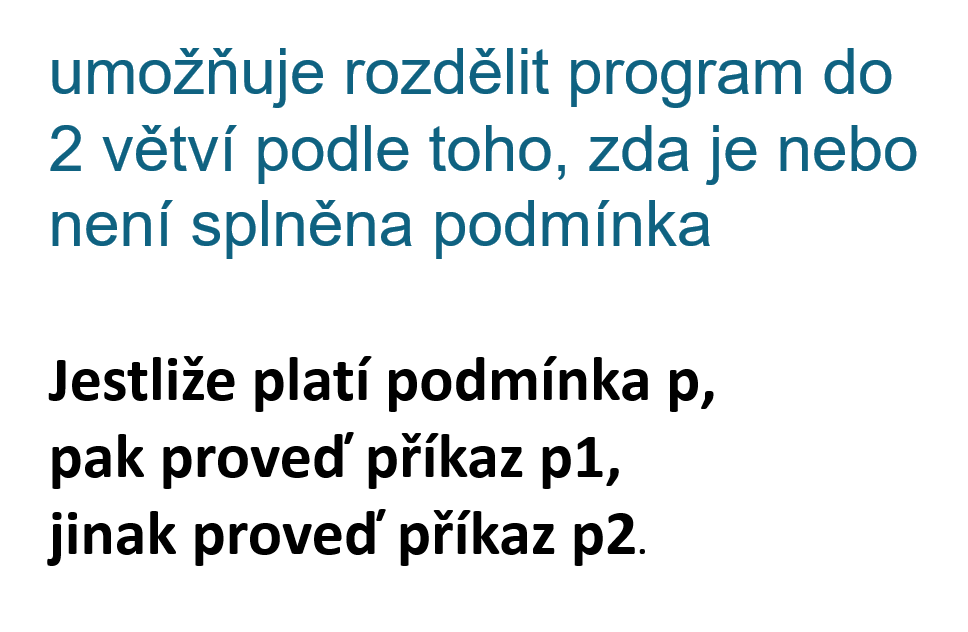

Úplný podmíněný příkaz

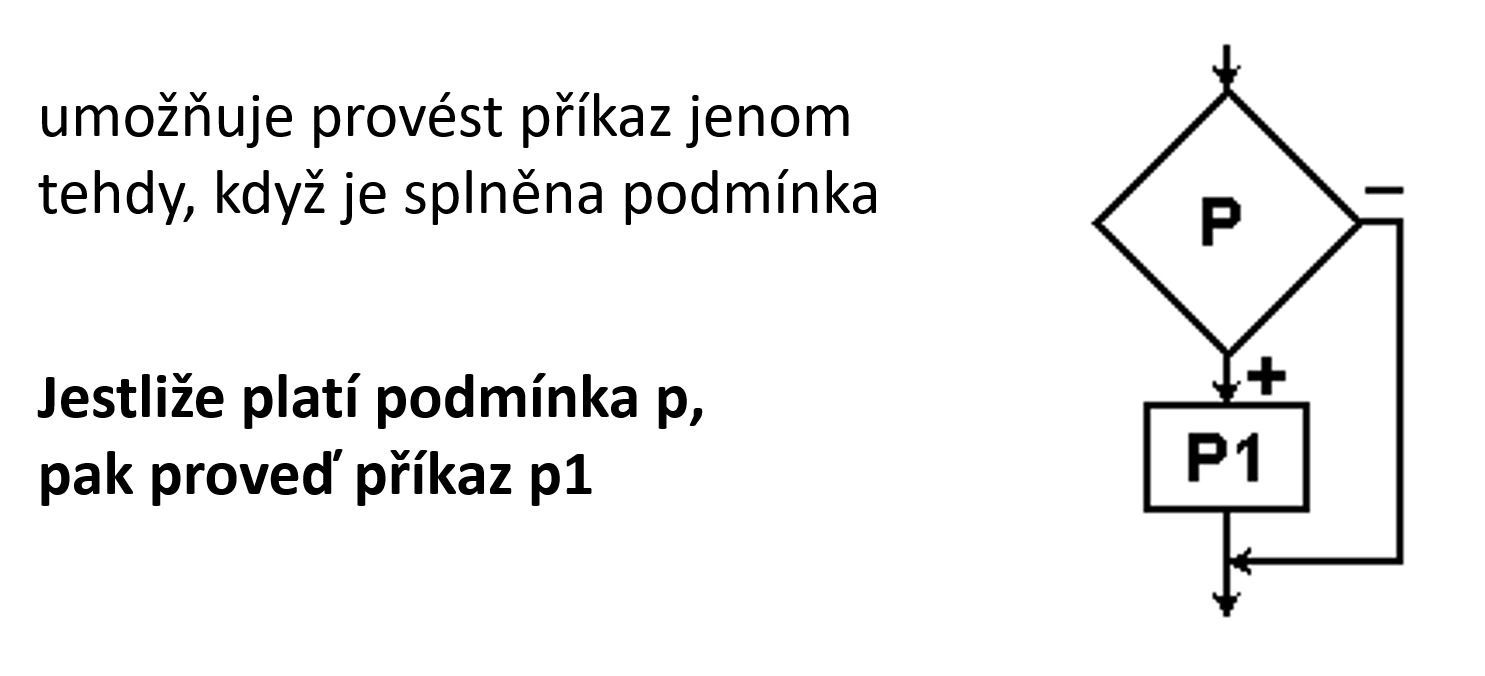

Neúplný podmíněný příkaz
Vícenásobné větvení
Cyklus s podmínkou na začátku
- Když podmínka není na počátku splněna, cyklus nemusí proběhnout ani jednou.
Zatímco platí podmínka p, prováděj příkaz p1.
Cyklus s podmínkou na konci
Tento cyklus musí proběhnout aspoň jednou.
Opakuj příkaz p1, dokud neplatí podmínka p.

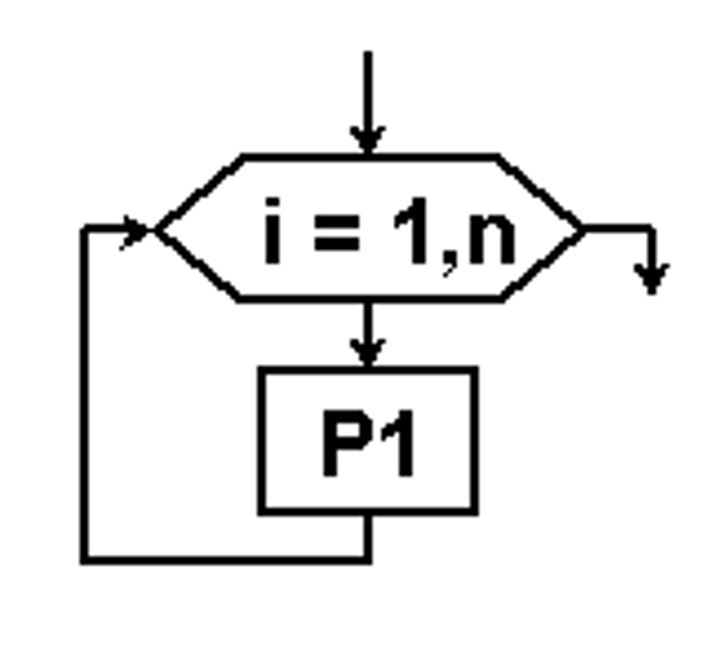

Cyklus se známým počtem průchodů
(s
řídící proměnnou)
- i
- řídící proměnná (celé číslo)
pro i od 1 do n prováděj příkaz p1.
během provádění cyklu řídící proměnná cyklu i postupně nabývá hodnot 1, 2, 3,...,n.

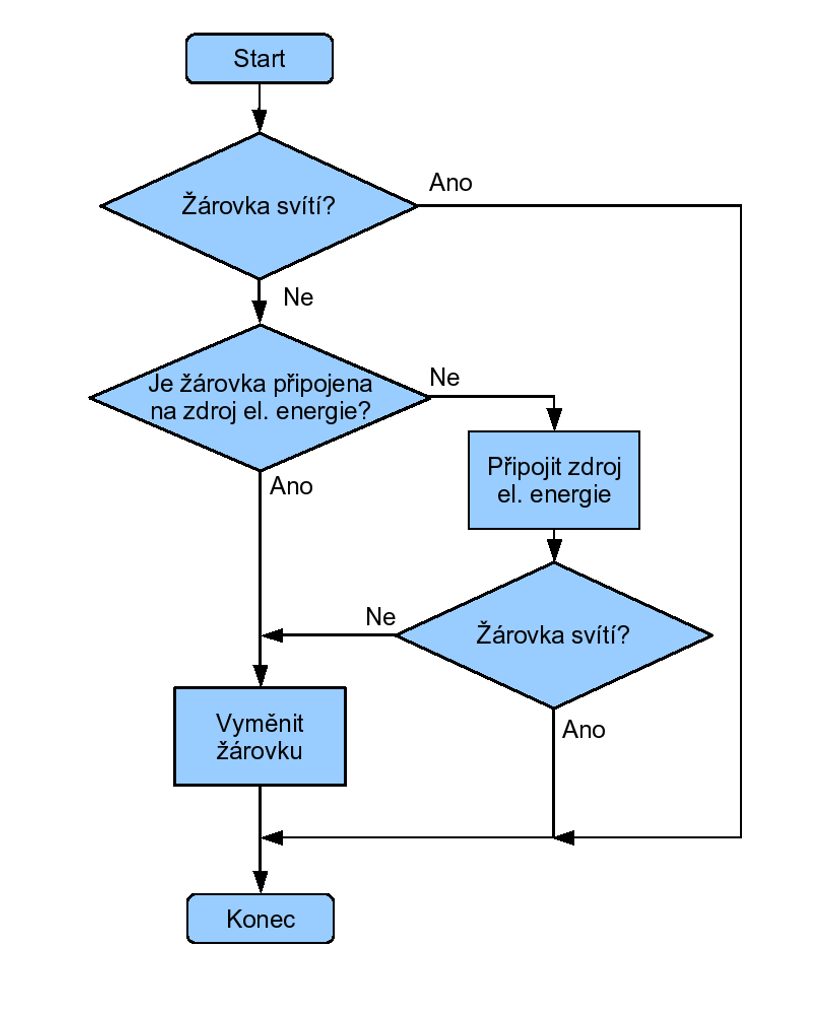

Složené konstrukce

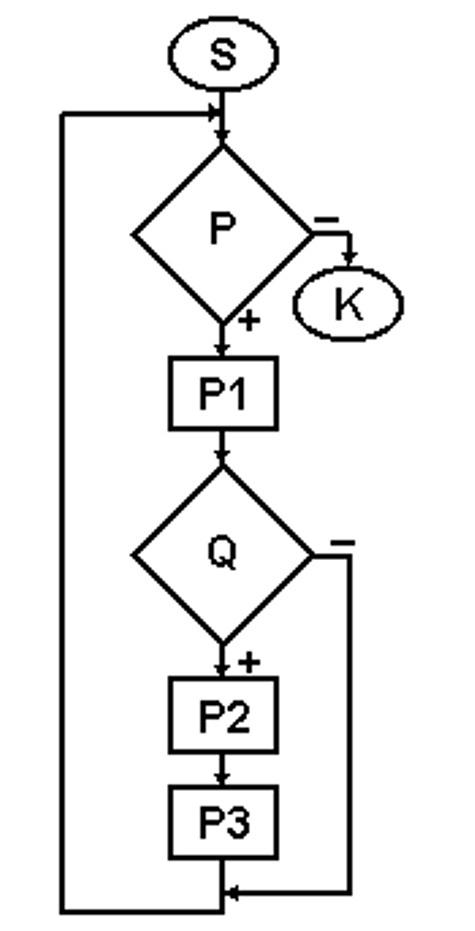

- Jednotlivé základní algoritmické konstrukce lze do sebe vnořovat.
- Místo jednotlivých příkazů v konstrukcích mohou být celé složené příkazy.
